Гайки для фланцевых соединений в Саратове

Гайка фланцевая - шестигранная или колпачковая гайка, предназначенная для стягивания фланцев трубопроводов, арматуры, сосудов и аппаратов. В отличие от обычной гайки общего назначения, её размеры, марка стали и технические требования согласованы с условиями давления, температуры и отраслевыми нормами на фланцевый крепёж. Компания Ферус поставляет гайки для фланцевых соединений по ГОСТ 9064-75, ОСТ 26-2038-96, ОСТ 26-2041-96 из углеродистой, легированной и коррозионностойкой стали. Наличие конкретной позиции уточняется при оформлении заявки.

Подбор выполняют по диаметру резьбы, типу, полю допуска, марке стали, покрытию, рабочему давлению и температуре. Специалисты сверяют спецификацию, комплектуют гайки со шпильками и шайбами одного сортамента. При необходимости заказчик передаёт чертёж или ведомость крепежа для проверки применимости.

Назначение

Фланцевое соединение собирают из двух фланцев, прокладки, шпилек или болтов и гаек. Гайка создаёт усилие затяжки, которое сжимает прокладку и обеспечивает герметичность стыка. Для технологических трубопроводов и сосудов, работающих под давлением, применяют не произвольные шестигранные гайки, а позиции по специализированным стандартам.

Такие гайки рассчитаны на совместную работу со шпильками и болтами фланцевого крепежа. Высота, размер под ключ, допуск резьбы и марка стали выбираются так, чтобы соединение выдерживало заданное условное давление и температурный режим. Ошибка в марке стали или типе гайки может привести к ослаблению затяжки, деформации или потере герметичности при нагреве.

Гайку фланцевую не следует путать с шестигранной гайкой с фланцем. У последней на опорной стороне выполнен цельный бурт, заменяющий шайбу, - это отдельная конструкция общемашиностроительного назначения. Гайки для фланцевых соединений - это крепёж именно для сборки фланцев трубопроводов и аппаратов по ГОСТ 9064 и отраслевым ОСТ.

Стандарты

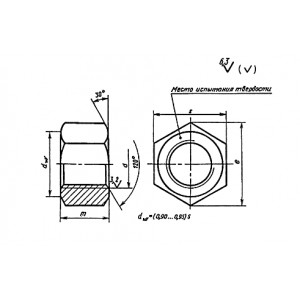

Основной межгосударственный норматив - ГОСТ 9064-75. Он распространяется на шестигранные и колпачковые гайки для фланцевых соединений паровых и газовых турбин, котлов, трубопроводов, арматуры, приборов, аппаратов и резервуаров при температуре среды от 0 до 650 °C. Стандарт задаёт типы, основные размеры и примеры условных обозначений. Технические требования к материалам и приёмке для ряда применений дополнительно определяют смежные документы.

Для химической, нефтеперерабатывающей, нефтехимической, газовой и нефтяной промышленности применяют отраслевые стандарты:

• ОСТ 26-2038-96 - шестигранные гайки на условное давление до 2,5 МПа и температуру от минус 70 до 300 °C;

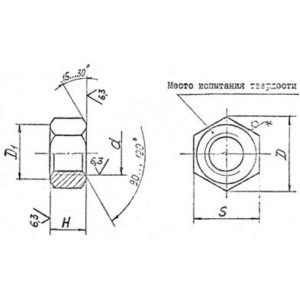

• ОСТ 26-2041-96 - шестигранные гайки на условное давление до 16 МПа и температуру от минус 70 до 600 °C;
• ОСТ 26-2043-91 - технические требования к болтам, шпилькам, гайкам и шайбам для фланцевых соединений при давлении до 16 МПа и температуре от минус 70 до 600 °C.

ОСТ 26-2038-96 разработан в ограничение и развитие ГОСТ 5915, ОСТ 26-2041-96 - в развитие ГОСТ 9064. Поэтому геометрия может быть близка, но требования к термообработке, испытаниям и маркировке - выше. Заменять позицию одного стандарта другим без проверки проекта нельзя.

В заявке указывают полное обозначение: стандарт, тип, диаметр, шаг, поле допуска, марку стали, покрытие. Пример по ГОСТ 9064-75: гайка типа А, М12, крупный шаг, поле допуска 6H, сталь 35, с покрытием. Пример по ОСТ: Гайка М12.7Н.25 ОСТ 26-2038-96.

Типы и основные параметры

По ГОСТ 9064-75 гайки изготавливают двух типов:

• тип А - шестигранная гайка для большинства фланцевых соединений трубопроводов, котлов, арматуры, аппаратов;
• тип Б - колпачковая гайка для отдельных узлов турбин, клапанов и других соединений, где требуется закрытая конструкция.

Тип Б имеет исполнения 1, 2 и 3, различающиеся геометрией головной части. Для типа А допускается изготовление ковкой с расширенным допуском на размер под ключ. Диапазон номинальных диаметров резьбы по ГОСТ 9064-75 - от М10 до М160. Для части размеров предусмотрены крупный и мелкий шаг.

ОСТ 26-2038-96 охватывает резьбы от М6 до М48. ОСТ 26-2041-96 - более широкий ряд, включая крупные диаметры для высокого давления. Высота гайки, размер под ключ и диаметр описанной окружности заданы таблицами стандартов и должны совпадать с проектом.

Гайка фланцевая: сравнение основных нормативов

Таблица отражает область стандартов, а не складской остаток. Доступность конкретного сочетания диаметра, стали и покрытия уточняется при запросе.

Резьба - метрическая по ГОСТ 24705, допуски - по ГОСТ 16093. Для ответных шпилек и болтов поле допуска наружной резьбы подбирают согласованно, иначе свинчиваемость и несущая способность соединения ухудшаются.

Сталь, прочность и покрытия

Материал гайки фланцевой назначают по температуре, среде и давлению. Для умеренных условий применяют углеродистые стали 20, 25, 35. При повышенных нагрузках и температуре используют легированные марки 40Х, 30ХМА, 35Х. Для отрицательных температур и ряда трубопроводов подходит 09Г2С. В агрессивных средах заказывают коррозионностойкие стали 12Х18Н10Т, 14Х17Н2, 20Х13 и аналогичные.

Класс прочности и режим термообработки зависят от стандарта и марки. Для фланцевого крепежа важна согласованность свойств гайки и шпильки: слишком «мягкая» гайка сминает резьбу, слишком «жёсткая» при неверной паре может повредить ответную деталь. Поэтому марку стали берут из спецификации проекта, а не по ближайшему наличию.

Покрытие - без обработки, цинковое, кадмиевое и другие виды по обозначению. Код покрытия и толщину указывают в условном обозначении. Для высокотемпературных узлов покрытие выбирают с учётом рабочей температуры: не каждое гальваническое покрытие сохраняет свойства при нагреве. Совместимость покрытия гайки, шпильки и фланца также учитывают, чтобы снизить риск контактной коррозии.

Где применяют

Гайки для фланцевых соединений используют в нефтегазовой, химической, энергетической, тепловой и смежных отраслях. Типовые объекты - технологические трубопроводы, теплообменники, колонны, ёмкости, паровые котлы, арматура, соединительные части. Комплект крепежа одного фланца обычно включает несколько шпилек или болтов с гайками; число точек крепления задаёт стандарт на фланец и расчёт.

При монтаже соблюдают порядок перекрёстной затяжки, чтобы прокладка обжималась равномерно. Момент или усилие затяжки назначает проект либо регламент на конкретный тип фланцевого соединения. Под гайку часто ставят шайбу, если это предусмотрено спецификацией. Повторное использование гаек после разборки допускают только при сохранении геометрии резьбы и отсутствии трещин - решение принимают по документации объекта.

Ограничения: нельзя ставить гайку общего машиностроительного сортамента вместо позиции по ГОСТ 9064 или ОСТ, если проект требует отраслевой крепёж. Нельзя снижать марку стали относительно расчётной температуры. Нельзя смешивать в одном соединении крепёж с несогласованными допусками резьбы.

Как выбрать гайку фланцевую под задачу

Подбор начинают с нормативного документа в спецификации. Если указан ГОСТ 9064-75 - определяют тип А или Б, диаметр, шаг, поле допуска, марку стали, покрытие. Если указан ОСТ 26-2038-96 или ОСТ 26-2041-96 - ориентируются на давление и температуру узла, затем на диаметр резьбы и сталь.

Далее проверяют комплектность с ответной шпилькой или болтом. Диаметр и шаг резьбы должны совпадать, длина свинчивания - обеспечивать полную высоту гайки. Для высоких температур и агрессивных сред материал гайки согласуют с материалом шпильки и условиями эксплуатации.

Если в ведомости стоит только «гайка М24 фланцевая», без стандарта и марки стали, запрос уточняют до расчёта. Специалисты Ферус помогают восстановить полное обозначение по чертежу узла, таблице фланцевого соединения или аналогам. При отсутствии типовой позиции рассматривают изготовление по чертежу заказчика; условия зависят от требований проекта.

Заказ гаек для фланцевых соединений оптом

Ферус комплектует заявки на крепёж по ГОСТ, DIN, ОСТ и ТУ. Гайки для фланцевых соединений можно заказать отдельно или в наборе со шпильками, болтами и шайбами одного диаметра и материала. Это снижает риск пересортицы на монтаже.

В заявке укажите:

• стандарт - ГОСТ 9064-75, ОСТ 26-2038-96, ОСТ 26-2041-96 или иной;
• тип и исполнение;
• диаметр и шаг резьбы;
• поле допуска;
• марку стали;
• покрытие;
• количество.

При неполном обозначении менеджер уточнит недостающие данные. Документы на продукцию предоставляются при необходимости и наличии у партии. Требования к паспортам и сертификатам лучше обозначить сразу.

Компания представлена в 55 городах во всех регионах РФ, доставка организуется по России и в страны СНГ, включая Саратов и Саратовскую область. Способ отгрузки, стоимость и сроки согласуются при оформлении заказа и зависят от объёма партии.

Чтобы купить гайку фланцевую, отправьте заявку на расчёт. Приложите спецификацию, ведомость крепежа или чертёж фланцевого узла. Специалисты проверят стандарт, подберут сталь под давление и температуру, согласуют комплект со шпильками и условия поставки.
